Хомутовый отвод резбовой (седелка) IDRA TS DN 250 (240 -260)х2" РУ 10
Седло резьбовое
Седло резьбовое предназначено для создания ответвлений в водопроводных системах и сетях, транспортирующих неагрессивные жидкости, включая канализационные стоки. Оно применяется как при строительстве новых трубопроводов, так и при модернизации действующих. Главные преимущества этого типа соединения – отсутствие необходимости в сварке и специальном инструменте, простота монтажа и надежность соединения.

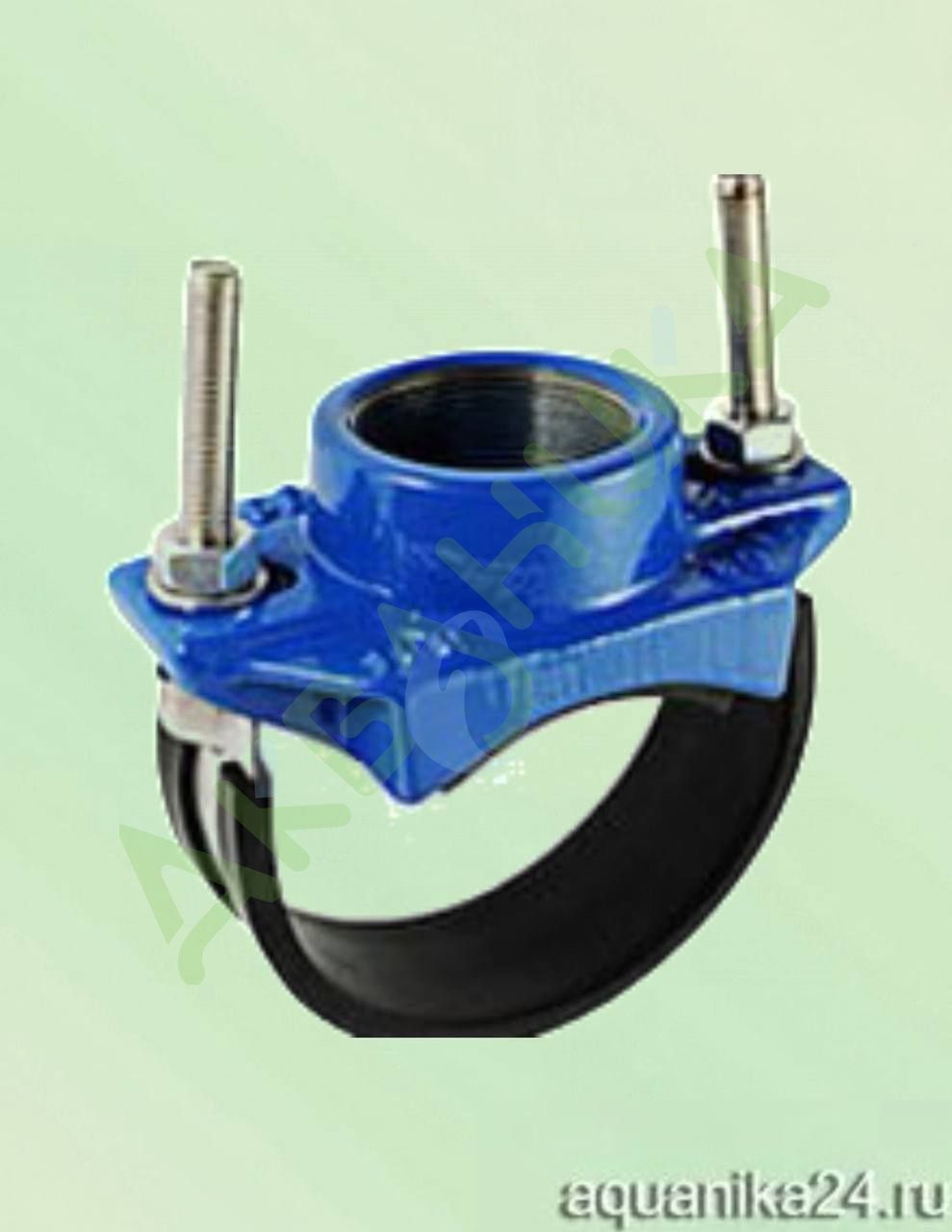

Хомутовый отвод резбовой (седелка) IDRA TS DN 250 (240 -260)х2" РУ 10

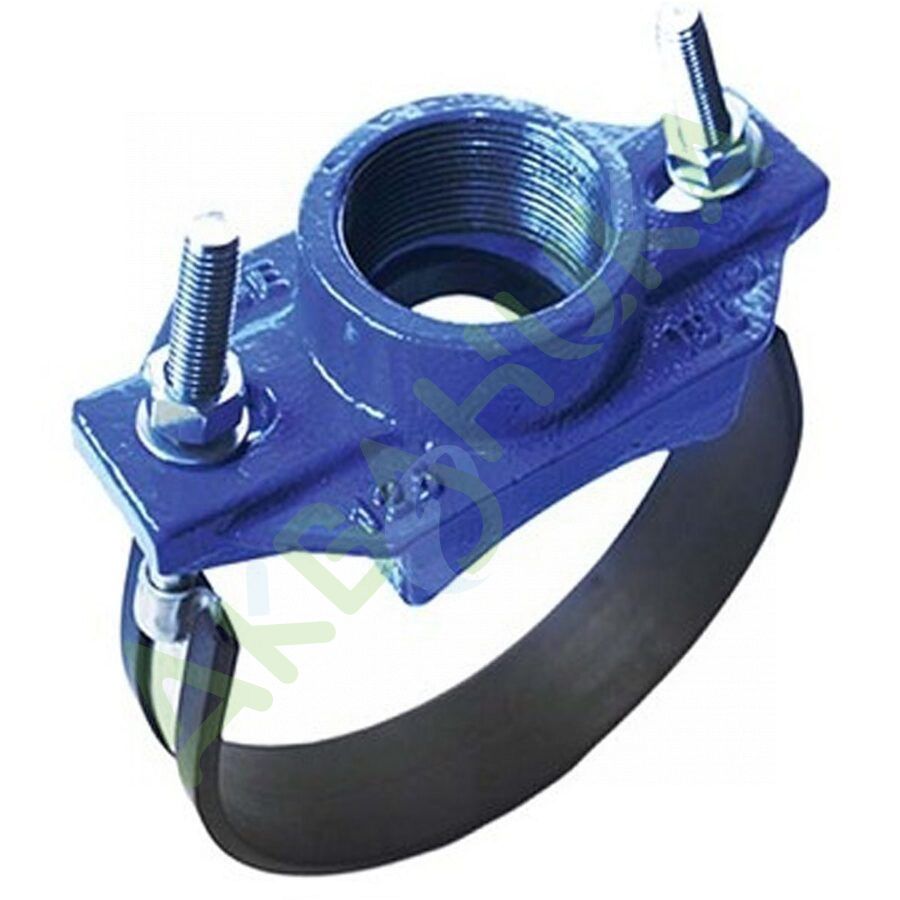

Конструкция хомута резьбовой седелки
- Корпус. Он изготовлен из высокопрочного чугуна, имеет внутреннюю резьбу для подключения патрубка. Для повышения устойчивости к коррозии покрыт эпоксидно-порошковой эмалью.
- Бандаж (хомут). Это соединительный элемент из ленты нержавеющей стали с прокладкой из EPDM. Он фиксируется на трубе при помощи шпилек, что обеспечивает прочное соединение.
- Полиэтиленовая подушка. Она снижает давление на поверхность трубы, предотвращая ее повреждение.
- Уплотнитель из эластомера EPDM. Он обеспечивает надежную герметизацию соединения, предотвращая утечку жидкости.
Особенности монтажа
Монтаж седелки с резьбовым отводом выполняется в несколько этапов. Сначала изделие устанавливают на трубу в месте врезки, охватывая ее хомутом. Затем седелку фиксируют, затягивая шпильки или сам хомут, обеспечивая плотное прилегание уплотнительного элемента к поверхности трубы.
После закрепления выполняют сверление отверстия необходимого диаметра. Если трубопровод не находится под давлением, отверстие можно сделать заранее. В случае работы с подачей жидкости под давлением необходимо учитывать, что при сверлении возможен выход воды. Для этого применяют резьбовую седелку с фрезой, которая позволяет безопасно выполнить врезку без отключения системы. После образования отверстия к резьбовому отводу подключают трубопроводную арматуру или ответвление.
